汽車電子、醫療器械、軌道交通等專業領域，對產品可靠性要求非常高，需要嚴格測試供電系統、控制系統、執行系統中的多種復雜信號。 ZDS5054Pro專業分析型示波器擁有強大波形捕獲、數據挖掘能力，結合電源分析、環路分析、時序分析等全面的智能分析功能，幫助工程師加快產品調試進度。

手機、智能穿戴、家電等嵌入式智能硬件設備，對于內部總線通信時序一致性有嚴格要求。隨著智能化程度提升，設備中器件數量越來越多，過去依靠工程師使用示波器手動測量通信時序的方式，效率低下且難以保證測試標準一致。ZDS5054D智能硬件分析型示波器，支持40多種協議解碼，IIC、SPI、IIS等多種通信協議時序分析，幫助工程師迅速完智能硬件內部通信調試。

在節能減排的時代背景下，從毫瓦級到兆瓦級的開關電源產品，都在往高頻、高效、高密度、智能化的方向發展，對于開關器件、磁性元件、電容、電感等器件的測試要求越來越高。ZDS5054A電源分析型示波器，針對電源白盒測試開發了電源分析、環路分析、電源通信協議解碼等功能，幫助工程師快速設計高效率、高可靠的電源。

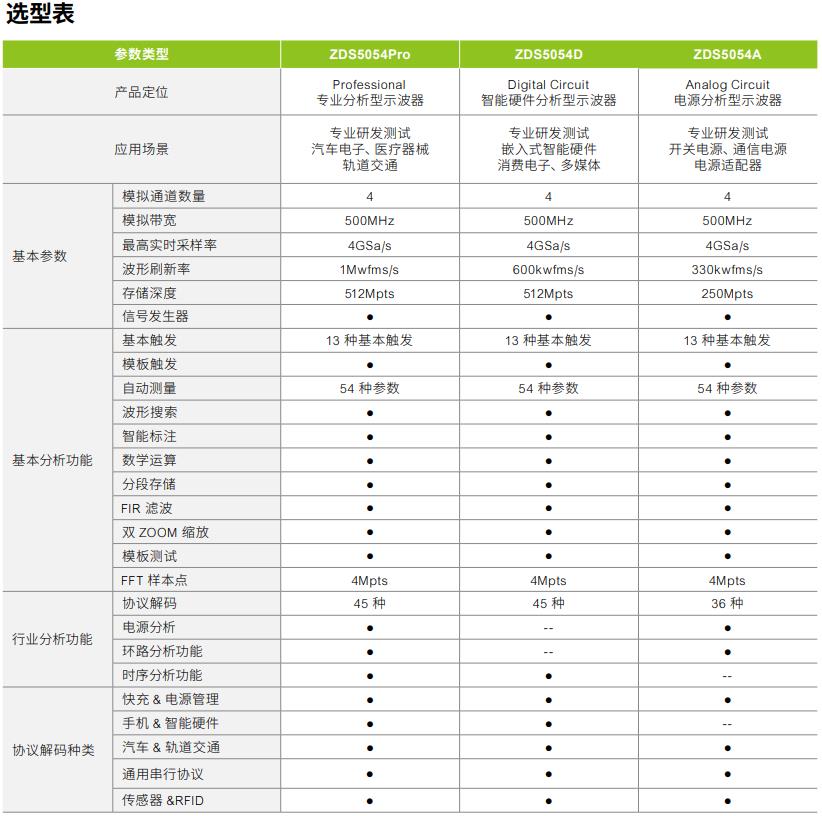

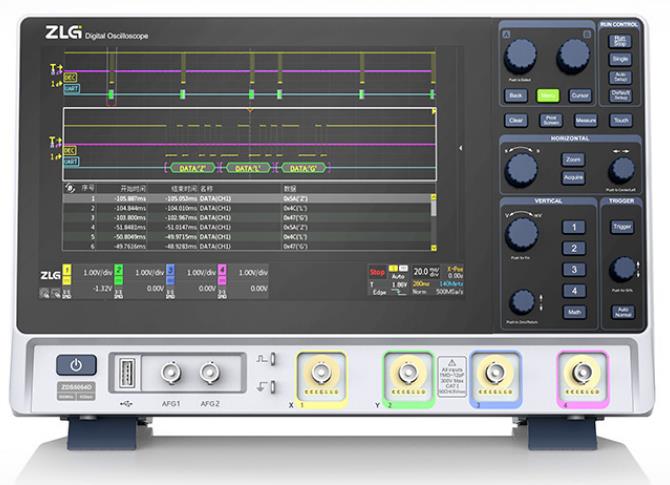

ZDS5000系列示波器選型參數表

功能特色

512Mpts存儲深度，捕獲長時間波形不失真

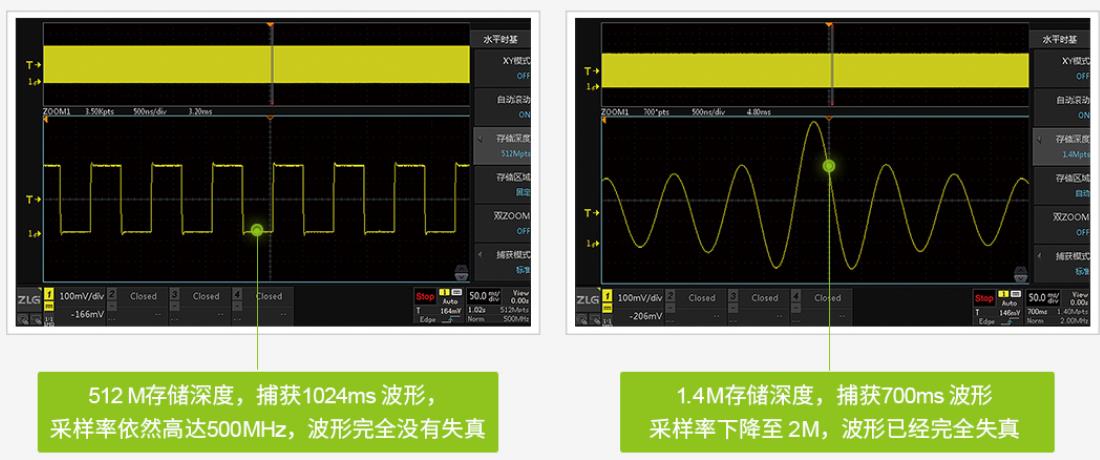

存儲深度=采樣率×采樣時間；如果存儲深度不足，高采樣率的情況下只能捕獲一小段波形，ZDS5054D標配512Mpts超大存儲深度，捕獲1024ms波形的情況下，依然可以保持100MSa/s采樣率。

45種協議解碼，助力通信協議調試

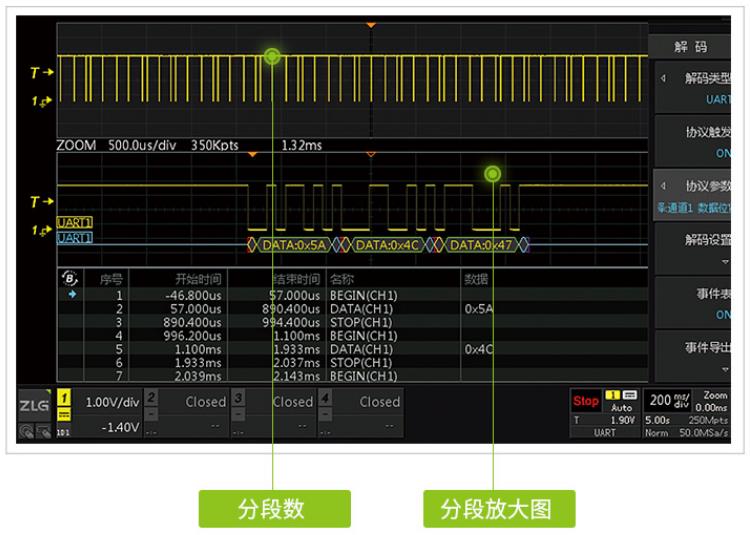

ZDS5054Pro、ZD5054D顛覆性地標配45種串行通信協議解碼，涵蓋常用的現場總線、系統總線以及內部總線。3秒鐘即可完成512Mpts波形解碼，協助工程師快速完成通信調試。

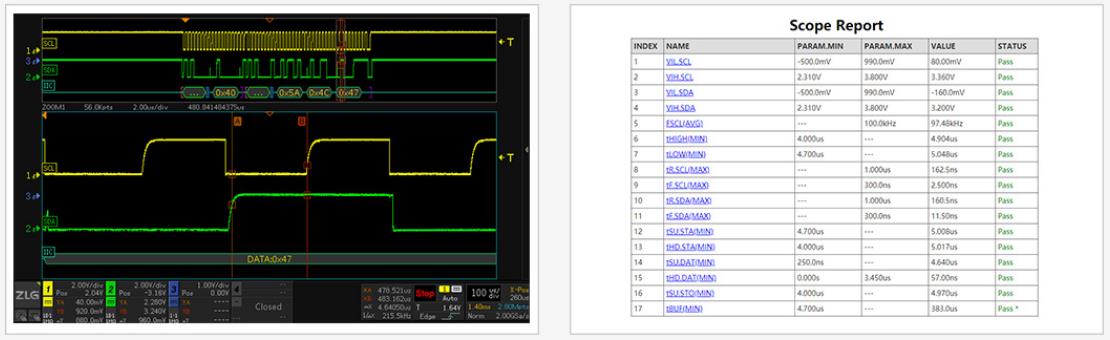

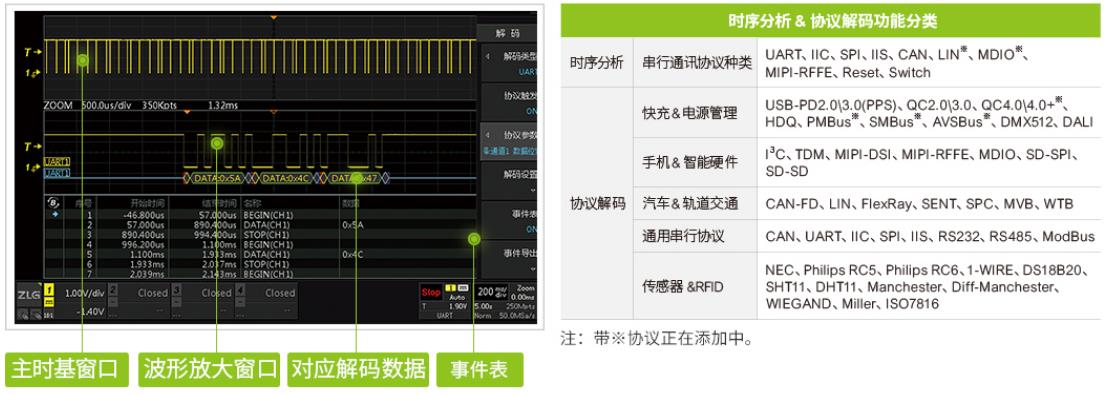

時序分析：1秒完成通信時序一致性測試

手機、智能穿戴、家電、智慧屏、多媒體影音等嵌入式智能設備，對于內部總線通信時序一致性有嚴格要求。ZDS5054D創新的時序分析功能，可分析IIC、IIS、SPI、MIPI-RFFE等信號的脈寬、幅值、邊沿、建立時間、保持時間等多種組合參數，原本手動測試需要幾十分鐘，使用時序分析功能自動測試僅需一秒鐘即可完成，并可導出測試報告。

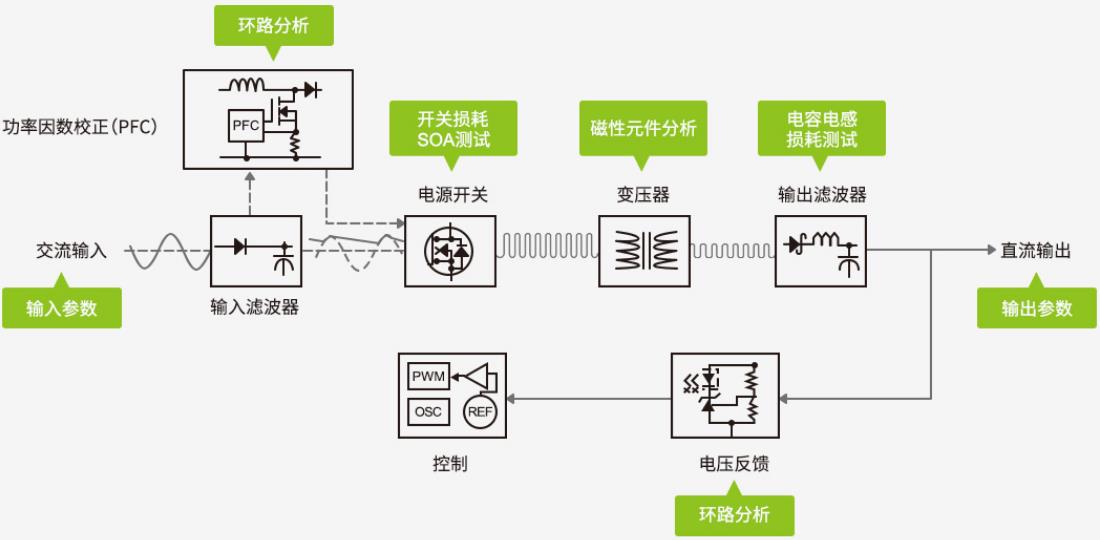

電源分析：助力電源信號完整性分析

ZDS5054A電源分析功能涵蓋了輸入輸出特性測試，MOSFET、磁性元件、電容、電感等器件分析，調制波形測試等功能，全方位評測電源可靠性。

MOSFET開關損耗精準量化

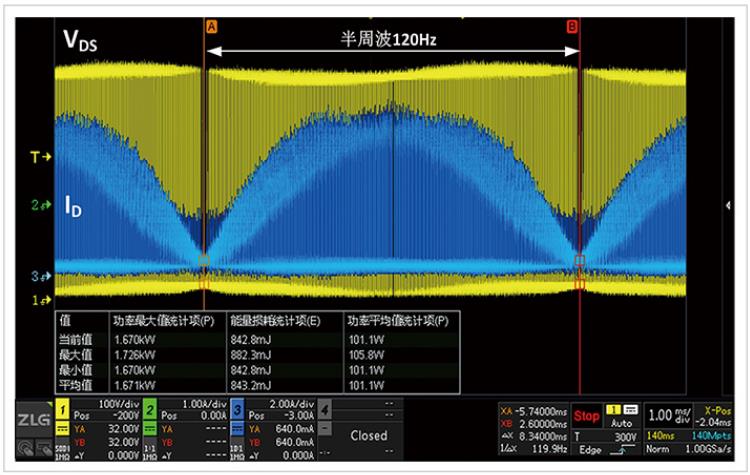

功率MOSFET開關損耗測試是PFC電源調試中的難點，由于SPWM每個周期的開關損耗都不相同，傳統通過手光標和數學運算手動測試的方式已經不適用。ZDS5054A示波器標配512Mpts存儲深度，可捕獲多個完整調制周期SPWM波形，自動統計各開關周期的開通/關斷/導通損耗，計算最大值、最小值、平均值，準確量化開關器件的功率損耗。

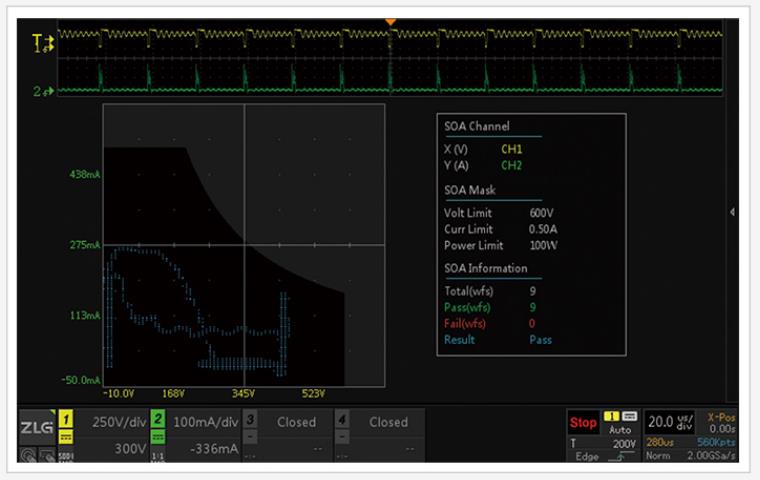

SOA測試：有效保障MOSFET工作安全

功率MOSFET瞬時電壓、電流、功率超出安全工作區，會導致器件損壞、爆炸的風險陡增，常規調試手段難以對器件的各種工況進行全面評估。SOA 安全工作區分析功能，可統計MOSFET在所有工況下瞬時參數超出安全工作區的概率，便于工程師更好的評估電源工作穩定性。

環路分析：快速判斷電源環路穩定性

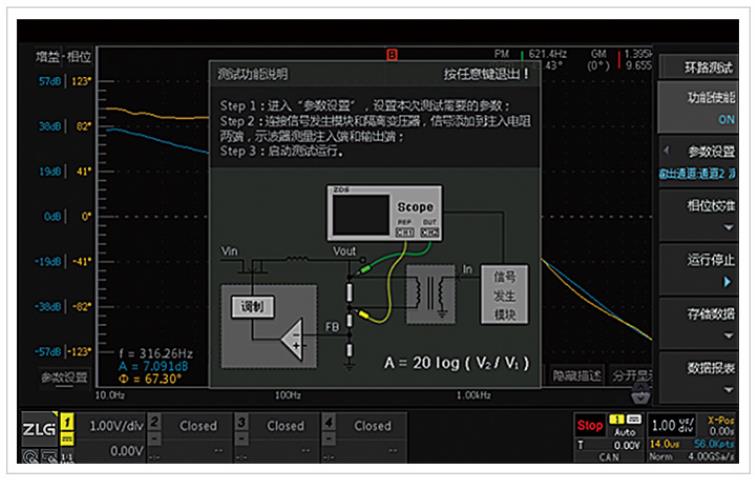

穩定的反饋環路對開關電源來說是非常重要的，如果沒有足夠的相位裕度和幅值裕度，電源的動態性能就會很差或者出現輸出振蕩。伯德圖可以直觀呈現負反饋系統的增益、相位的頻率響應曲線，通過分析系統的增益余量與相位余量，可以判斷控制系統是否穩定。

內置雙通道AFG信號發生器

內置函數信號發生器，支持正弦波、三角波、方波、鋸齒波等標準函數信號輸出，頻率高達30MHz，可以自動掃描電源控制環路伯德圖，自動顯示相位裕度和增益裕度等參數，幫助工程師快速進行環路分析，加快調試效率。

領先的波形捕獲能力

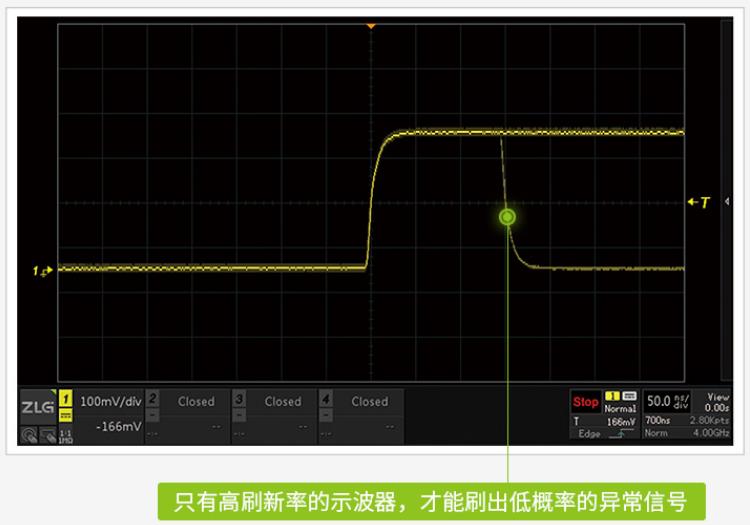

100萬次/秒波形刷新率，快速發現異常信號；示波器波形刷新率越高，死區時間就越短，可以更快發現偶發性的異常信號。ZDS5054Pro示波器突破100萬次/秒波形刷新率，讓工程師快速發現異常信號。

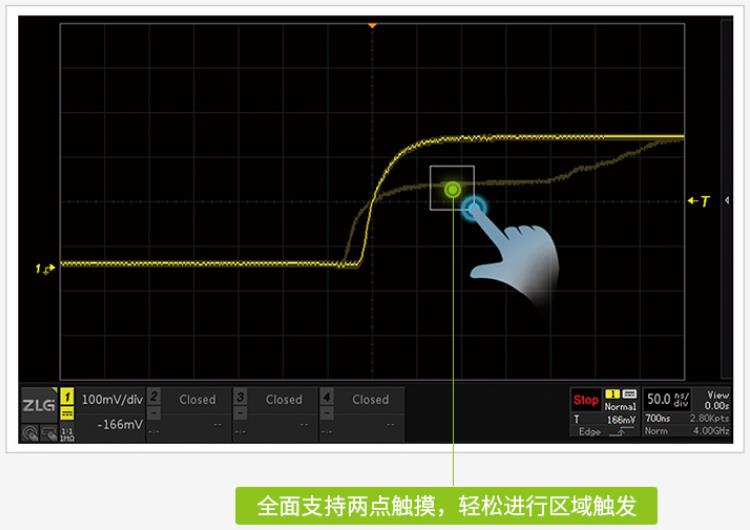

豐富的觸發方式，靈活捕獲信號

標配13種基本觸發，33種協議觸發，創新的模板觸發，幫助工程師采用靈活地捕獲所需信號。

豐富的數據挖掘功能

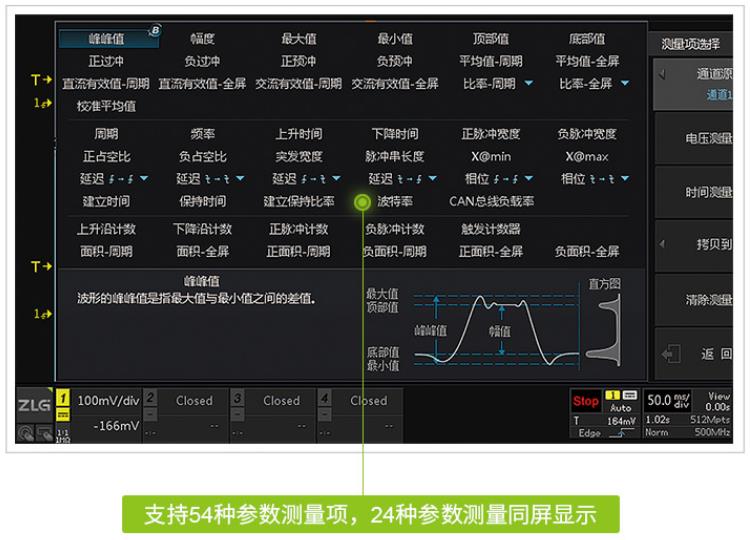

參數測量，快速判斷異常；支持54種參數的全屏測量統計，通過FPGA并行計算全部波形的最大值，最小值，平均值，標準差，最多可同時顯示24種參數，計算全程僅需1秒鐘。

波形搜索，快速定位異常

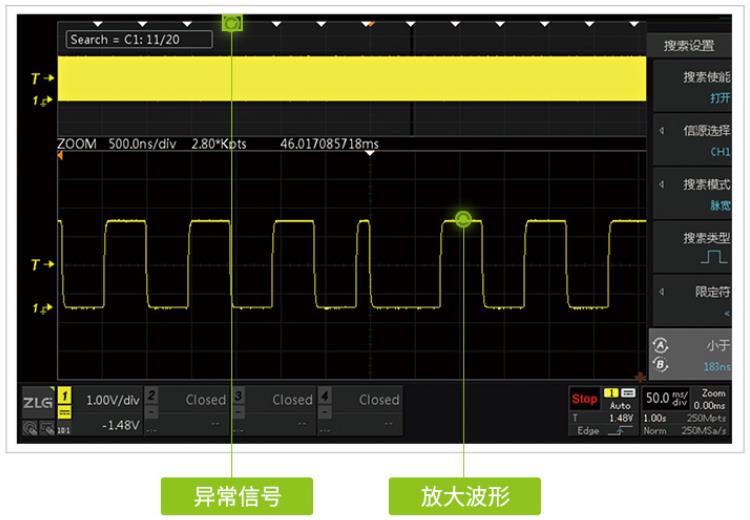

支持邊沿、脈寬、欠幅、上市/下降時間、周期/頻率等多種搜索條件，基于全硬件加速搜索算法，僅需1秒即可從海量波形中快速定位符合搜索條件的波形，自動標記使異常信號一覽無余。

分段存儲，52萬幀歷史波形記錄

對于偶發信號的波形統計分析，過去需要工程師蹲守在示波器前進行手動測試。分段存儲功能可對觸發的特定波形進行存儲、回放，波形幀數最高可達52萬幀，徹底解放工程師的工作。
